国外知名维修网将 iPhone 3GS 拆解

法国运营商Orange今天凌晨在巴黎举行iPhone 3G S全球首卖活动,国外知名维修网站RapidRepair也在巴黎第一批发售中拿到了iPhone 3G S,所以我们能在这里第一时间看到iPhone 3G S的拆解图片。

iPhone 3G S包装

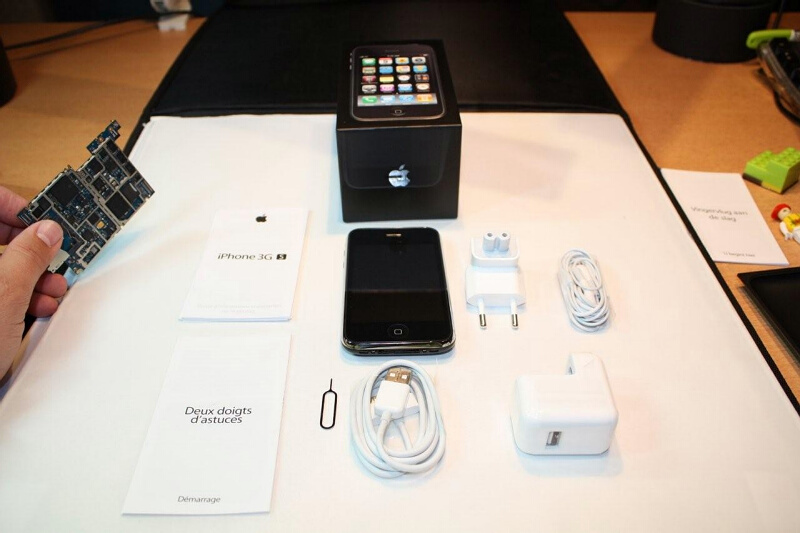

所有配件包括:iPhone 3G S手机、耳机、USB线、充电器、SIM卡槽取出工具和说明书。

包装内所有标配配件

第一步:打开iPhone 3G S手机

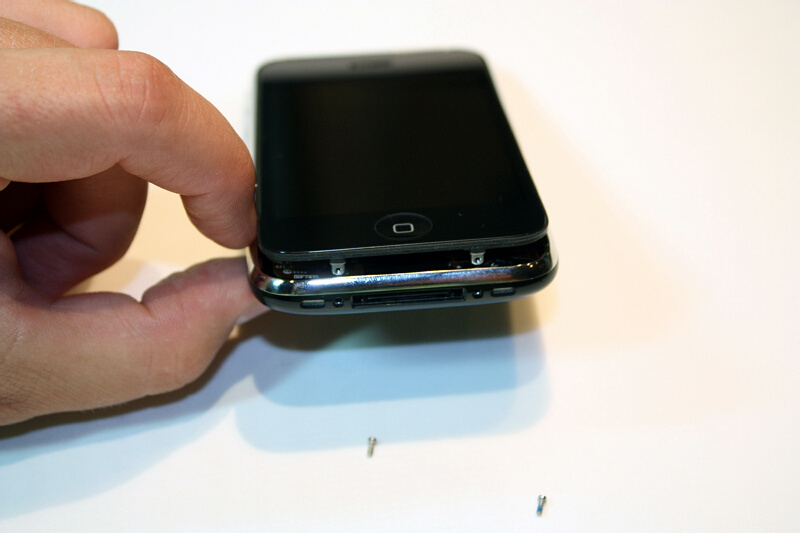

  像以前拆解iPhone 3G一样,首先要把手机底部的2颗螺丝卸掉。

手机底部有两颗螺丝

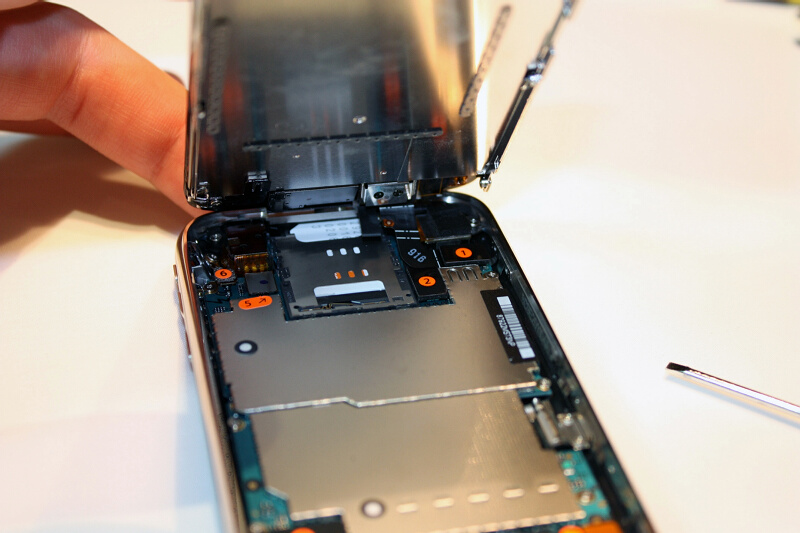

  要拆下iPhone 3G S的LCD触摸屏,我们需要一个特别的吸盘工具,一定要非常小心地断开液晶屏顶部的排线,以免把排线扯坏了后悔莫及

拆的时候要特别注意排线

红色标志说明:
1 液晶显示屏
2 触摸控制器
3 听筒
5 耳机接口
6 无线模块
  其中听筒隐藏在液晶显示屏和触摸控制器下面。

屏幕和底座分开后

  第二步:拆开液晶触摸屏幕

  这一步比较简单,把液晶显示屏卸掉只需要拧下6颗螺丝就可以了。不要把显示屏强硬拉出,要确认所有的螺丝都已经拧下,否则会伤害到显示屏。

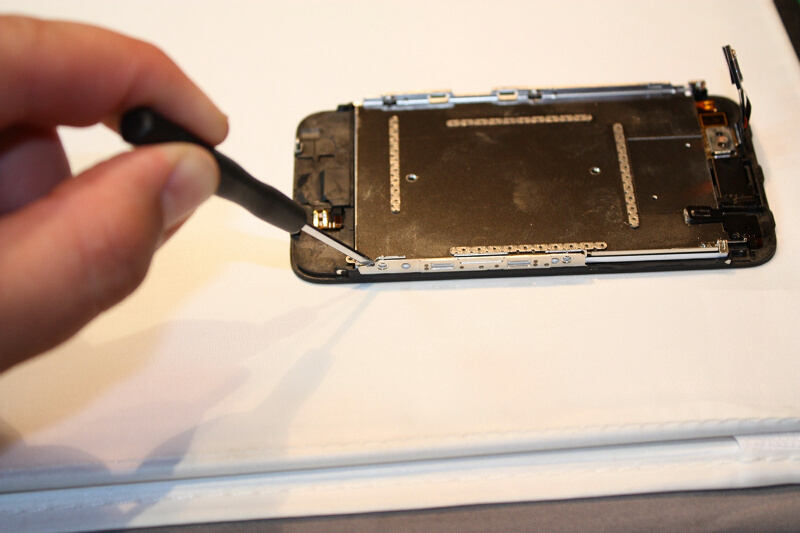

拧下屏幕后面的6颗螺丝

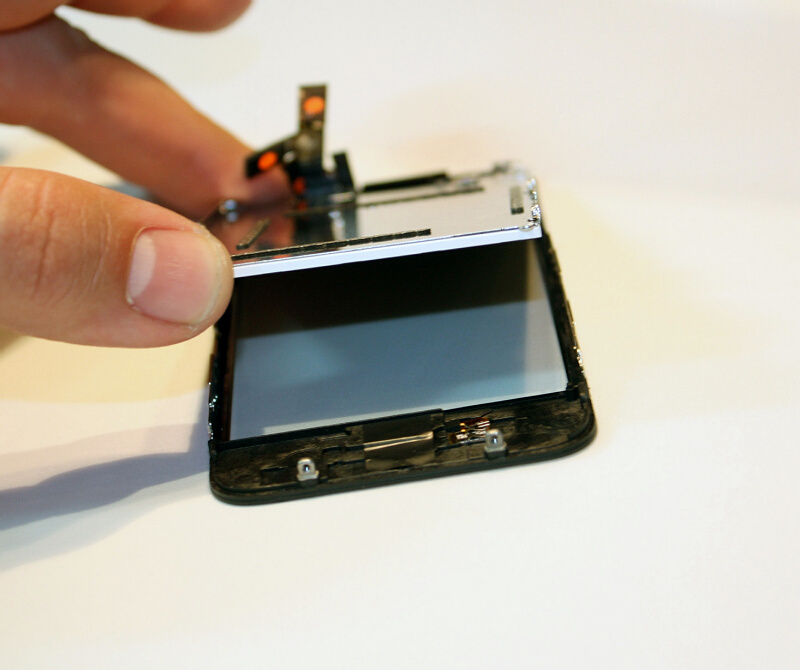

取出液晶屏幕

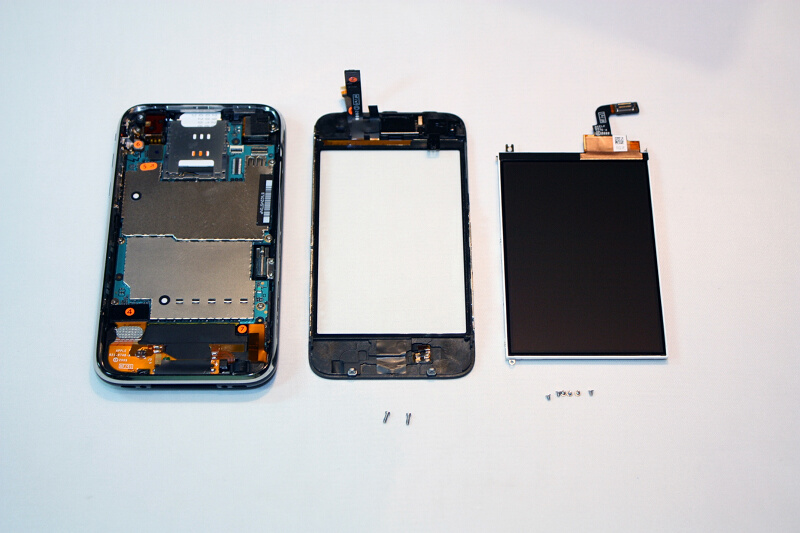

液晶触摸屏幕完全拆开后的iPhone 3G S



  第三步:拆开主板挡板和电池

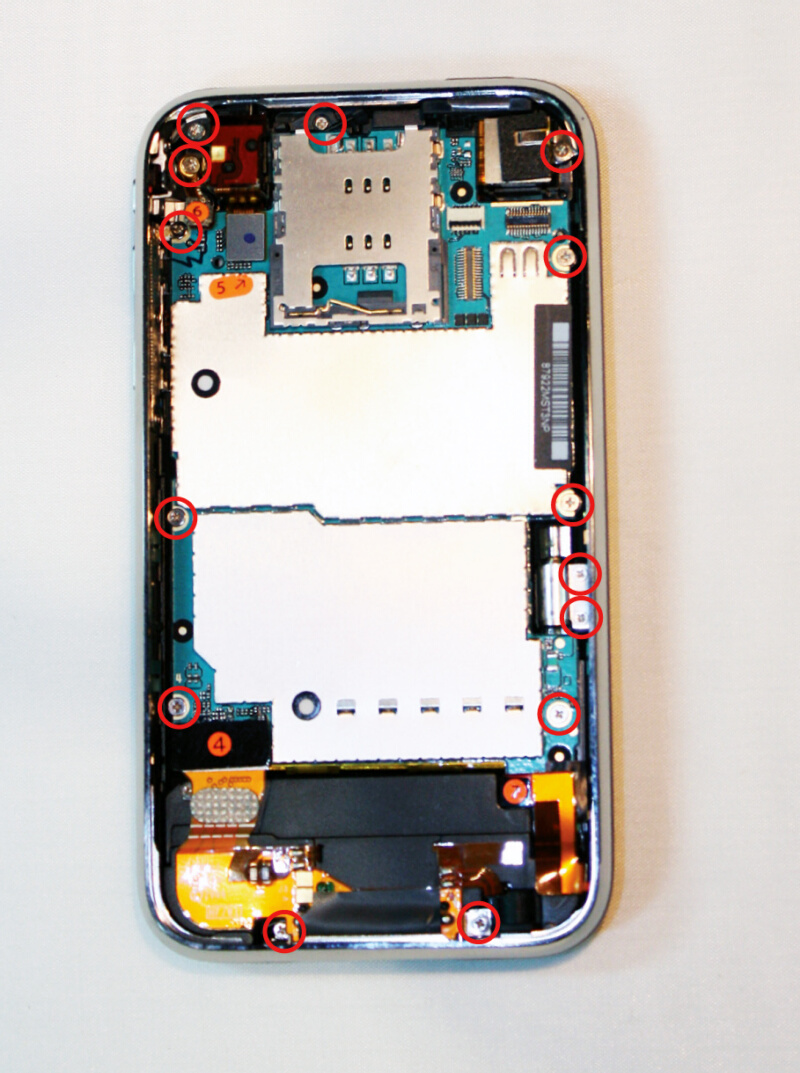

  现在可以着手卸手机主板了。在此之前先把右上方的摄像头拆下。现在小心地把主板四周的所有螺丝拧掉,就可以把主板卸下来了。

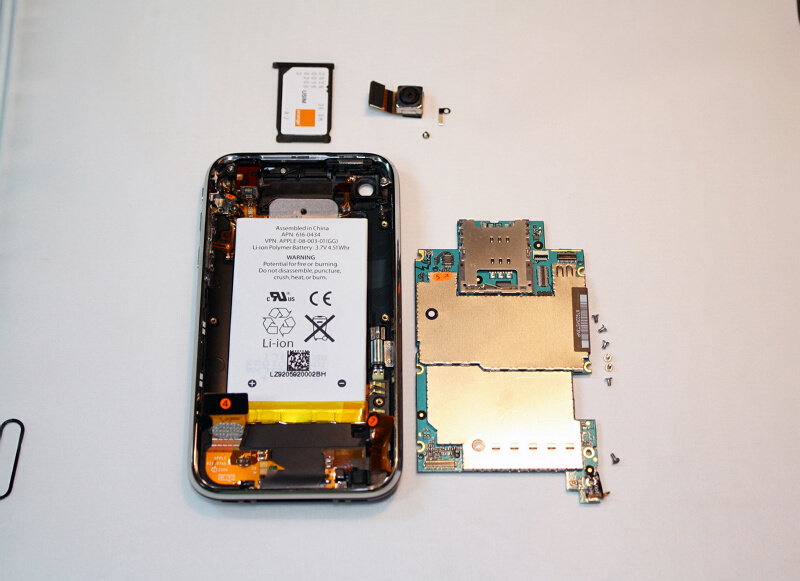

 卸下主板和SIM卡槽、摄像头部件

 用特定工具把电池小心地撬开

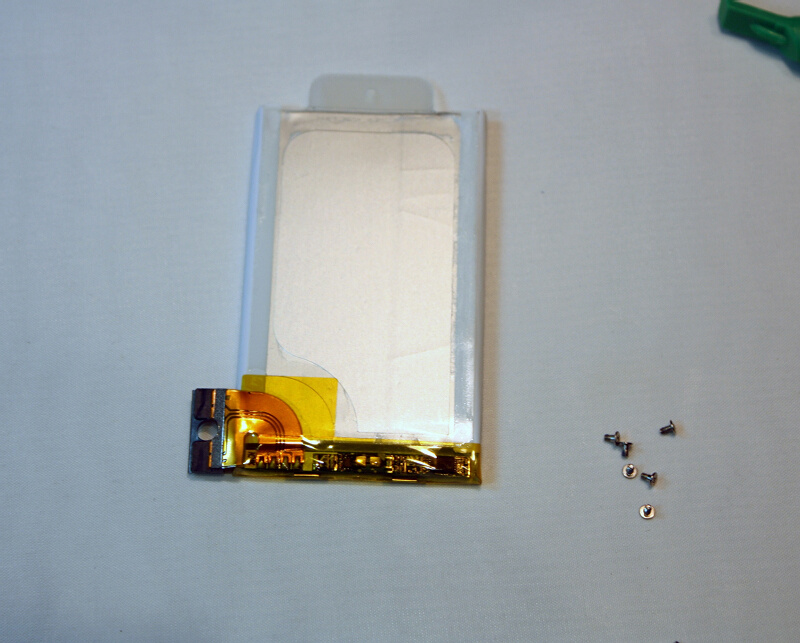

不可更换的iPhone 3G S 电池

  第四步:拆开耳机接口和接口按键模块

  把主板卸下来后,确保所有的螺丝都拧掉后,稍加用力就可以轻松地把耳机插孔和顶部的按键模块去掉。其他的一些小部件,例如SIM卡槽、GPS天线,震动模块都是粘在面板上,可以轻松取下。

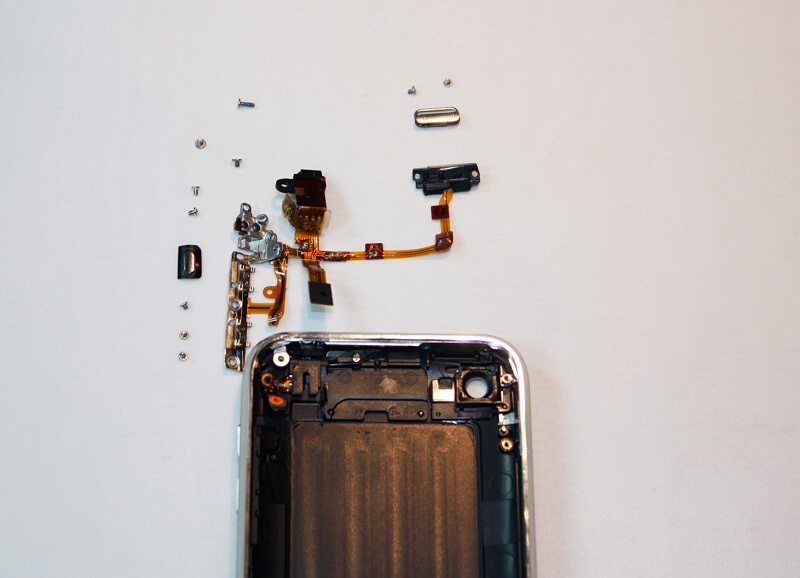

 拆开耳机插孔和顶部按键模块

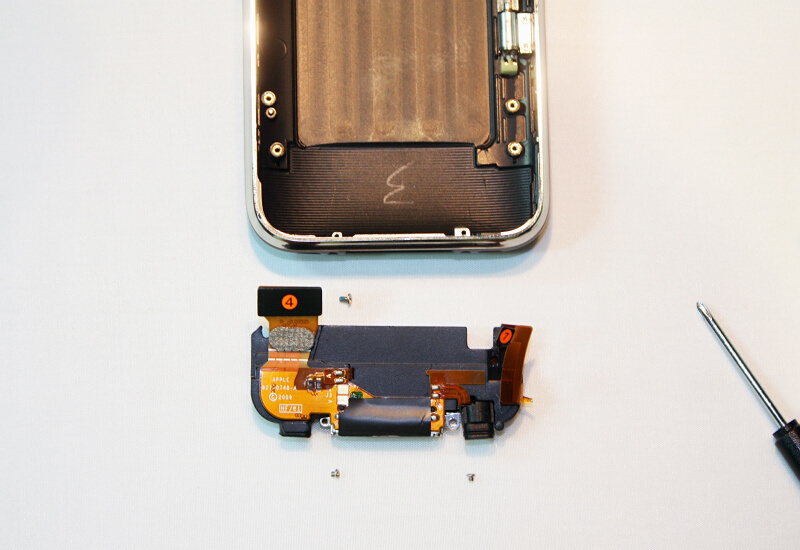

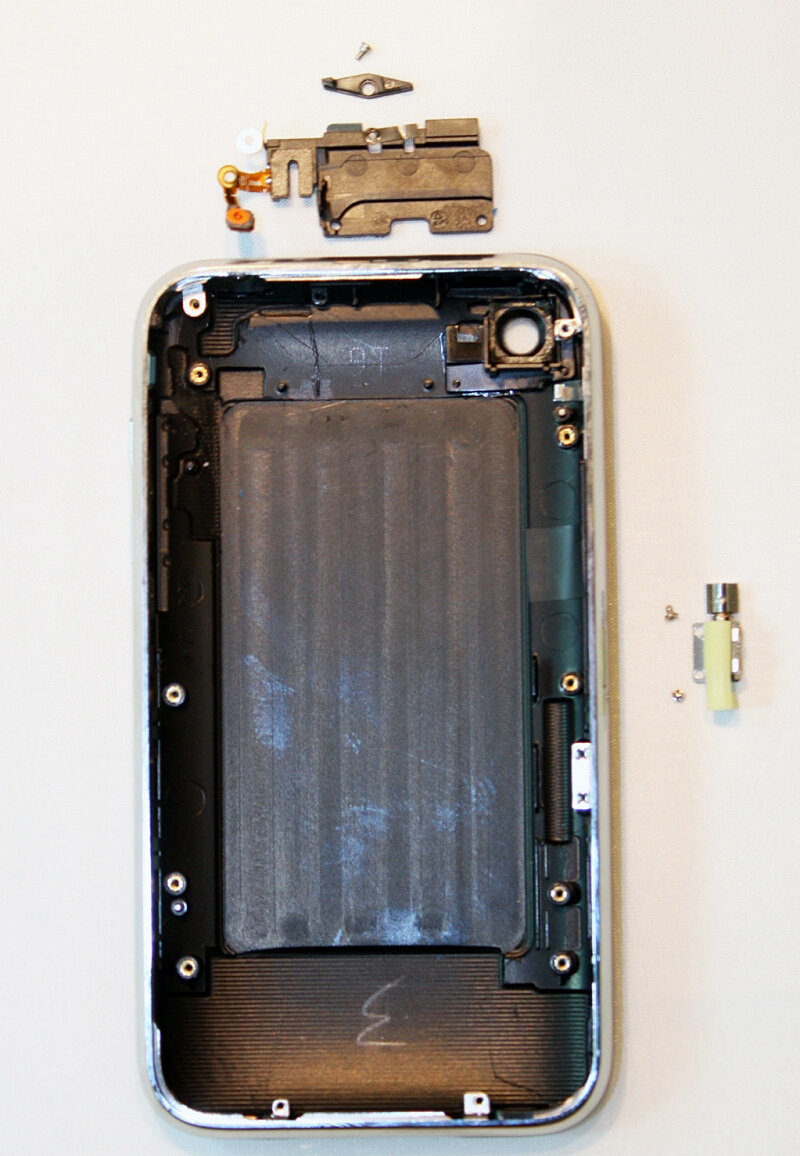

拆开底部的接口模块



  第五步:打开屏幕面板

  要把手机的前面面板分割是比较困难的一步,需要一个加热风枪,并且要非常小心才能完成。手机的前面板分为两层,第一层是我们看到的触摸屏幕面板,第二层则是贴在第一层下面,装载着HOME键,听筒等部件。

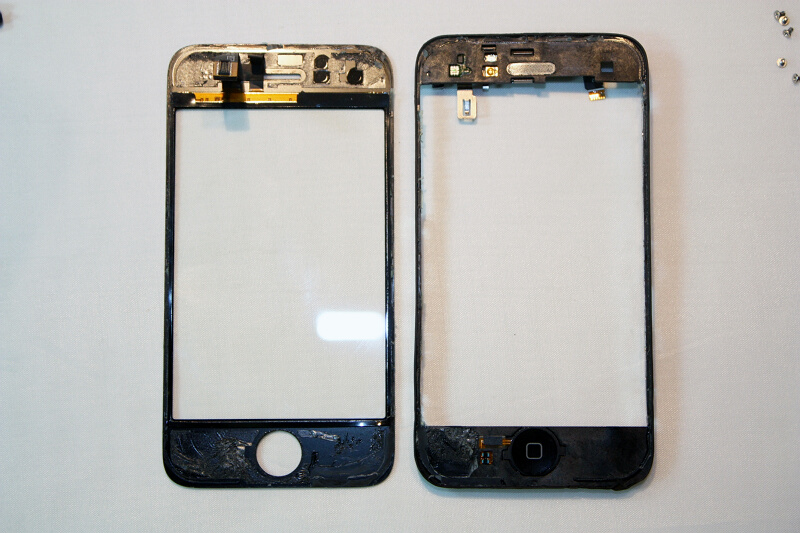

 左边是第一层外观层,右边为第二层

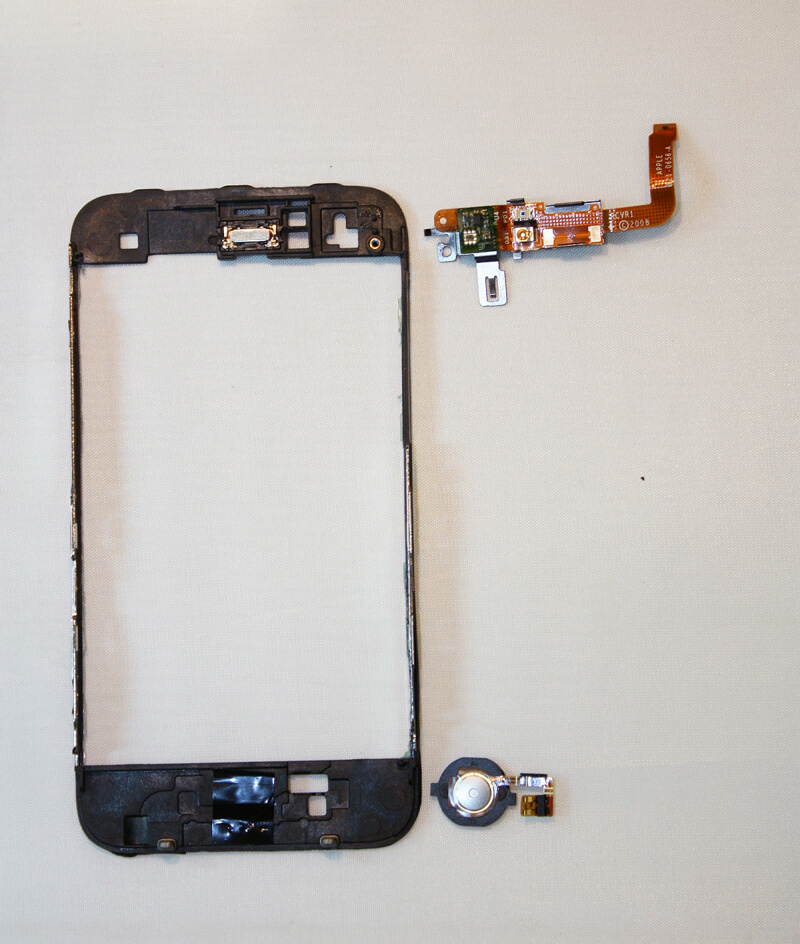

 拆开听筒和HOME键

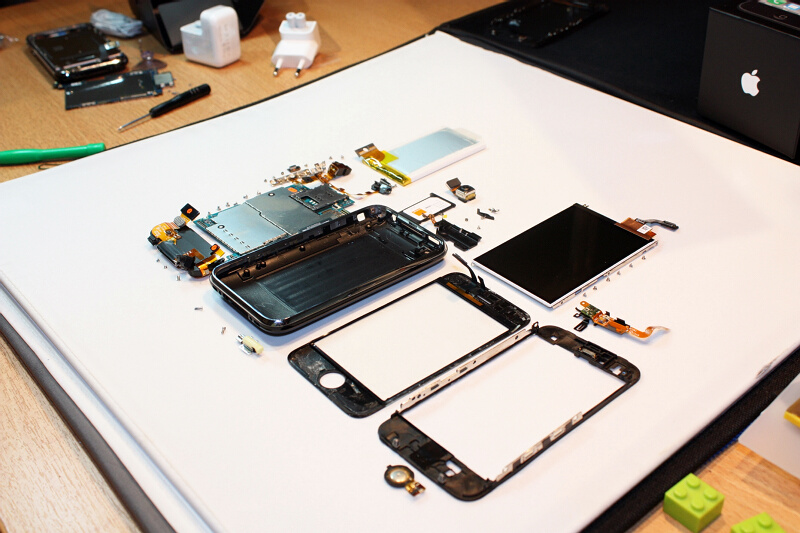

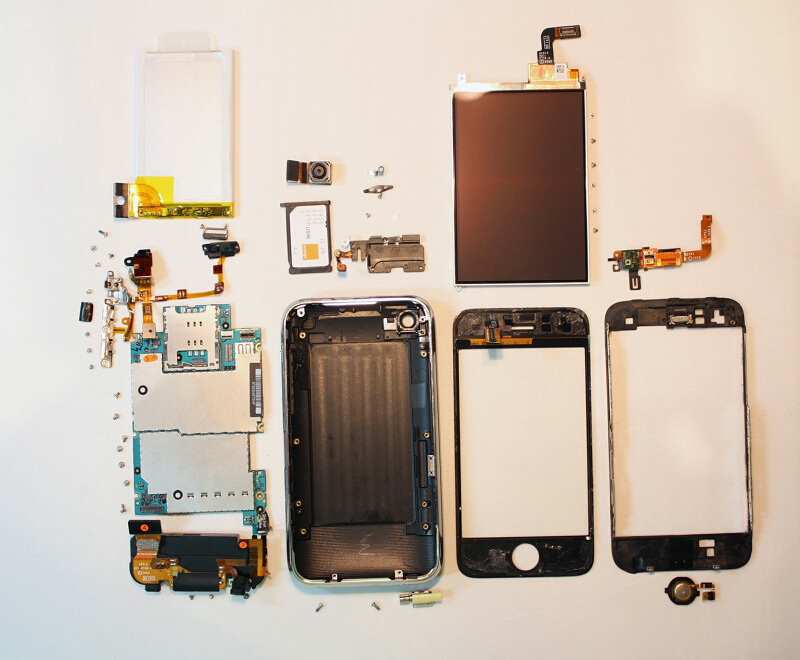

 iPhone 3G S肢解后的全貌

 iPhone 3G S肢解后的全貌

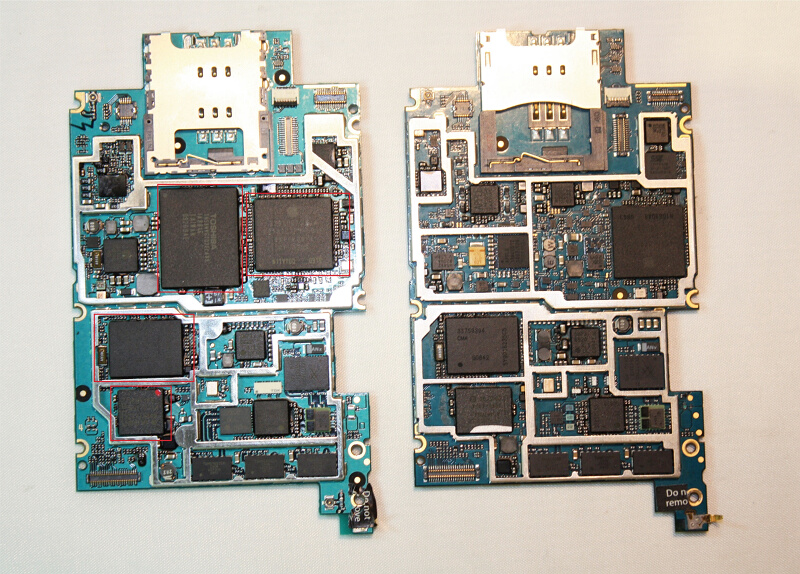

左边是iPhone 3G S的主芯片,右边是iPhone 3G的主芯片

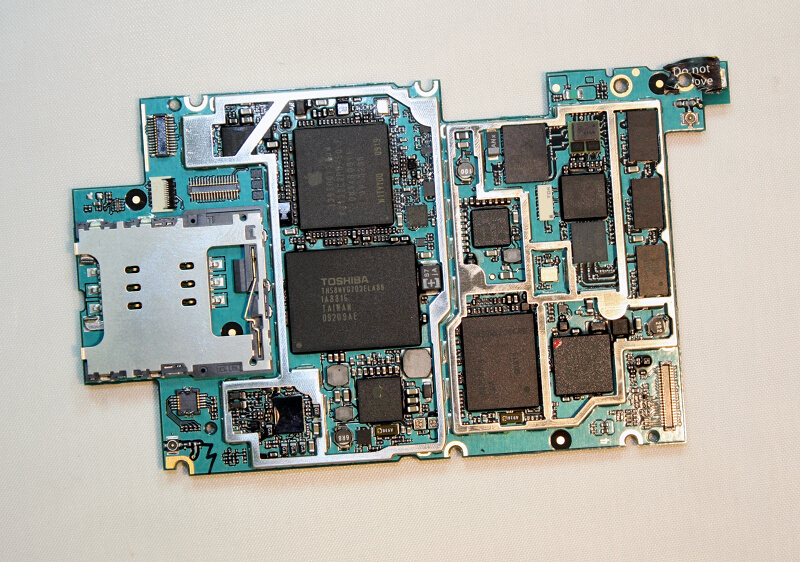

iPhone 3G S拆解下来主板看看,苹果采用的是三星ARM处理器、东芝NAND闪存,编号36MY1EE的英飞凌芯片很可能iPhone 3G S基带芯片
